路燈電纜故障測試儀hldy-100原理

　　HLDY-100路燈電纜故障測試儀原理：采用目前上先進的“二次脈沖法”技術，加之自主開發的測試技術和高頻高壓數據信號處理裝置，使其具有好的電纜故障波形判斷能力和簡單方便的操作系統。本儀器具有獨立的知識產權，是國內率先研制成功、國內的“二次脈沖法”電纜故障測試儀。

　　二次脈沖法的先進之處在于使現場測得的故障波形得到大大簡化，將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。降低了對操作人員的技術要求和經驗要求。極大地提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。

　　HLDY-100路燈電纜故障測試儀充分考慮國內路燈電纜故障測試儀現狀而研發設計，全套儀器具有故障區域判斷、故障點定位、路徑查找、埋深測試等功能。徹底解決了區域判斷困難、相相之間短路故障的難題。

　　此款為測試燈桿間故障的基本型路燈電纜故障測試儀，現升級為彩色液晶屏。是陜西意聯電氣在過去幾年的主打路燈電纜故障測試儀產品。

HLDY-100路燈電纜故障測試儀主要功能：

》、路徑、深度、故障點的測試一人同步完成；
》、路燈電纜的開路、對地短路、外皮破損等故障的準確定點；
》、國內獨有的線間短路法，輕松解決路燈電纜相相之間的短路故障；
》、國內獨有的故障區域判斷功能，可以快速確定故障點的初步位置，提高測試效率；

》、國內獨有的感應測試法，特別適合市政“盲測”地下電纜、光纜、水管等金屬性質管線。

HLDY-100路燈電纜故障測試儀性能特點：

＞＞、大屏幕彩色液晶屏。數字顯示、條柵指示、聲音提示；

＞＞、多種工作模式，適合不同類型故障的探測；
＞＞、測試過程無需市電供電、無需拆除負載、無需施加高壓、無需波形分析；
＞＞、電纜埋深測量為一鍵直讀；內置歐姆表可測環路電阻，判斷故障性質；

＞＞、區域判斷耦合器適合各種路燈電纜；折疊式“A”字架，方便攜帶。

HLDY-100路燈電纜故障測試儀測試方法：


＞、區域判斷法：把一條復雜的故障線路轉換成一段或兩燈桿之間的故障測試方法；
＞、信號比較法：主要用于測試電纜路徑或一般斷線故障點的初步定位；
＞、跨步電壓法：用于故障點的準確定位，誤差可控制在±10cm；

＞、線間短路法：華傲特有的針對相間短路且對地無泄漏的故障定位方法。

HLDY-100路燈電纜故障測試儀主要指標

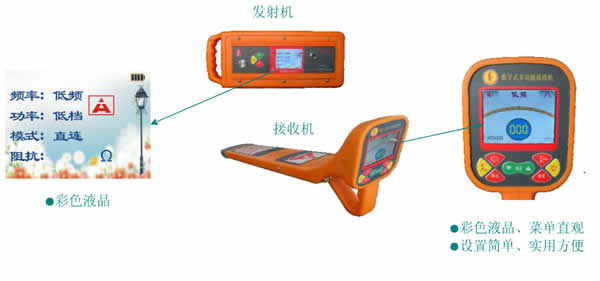

發射機

工作模式：低頻、高頻
顯示方式：彩色液晶屏
絕緣測量：10Ω—50MΩ
功率輸出：低檔、中檔、高檔
負載匹配：自動
工作溫度：-20℃ — 50℃
體　　積：390×160×140mm

重 量：3.3Kg

接收機

工作頻率：低頻、高頻、脈沖、50HZ
顯示方式：彩色液晶屏
故障指示：箭頭指示、數字顯示、條柵指示
信號強度：圖形指示和數字顯示0—999
增益控制：0～100dB
埋深測量：2.5m (一鍵直讀)
體　　積：680×110×230mm
重 量：1.76Kg
