▍ 簡要說明 ↴
YLJS-7062異頻全自動抗干擾介質損耗測試儀是陜西意聯電氣結合國家相關規程及用戶需求，為發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備的介質損耗正切值及電容量而專門研發設計的一款高精度測試儀器。
▍ 產品特點 ↴
→ 多種測試模式：能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大于10kV）介質損耗試驗。
→ CVT測試一步到位：可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試，還可以測試CVT變比和電壓角差。
→ 不拆高壓引線測量CVT：可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
→ CVT反接屏蔽法測量C0：可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
→ 高速采樣信號：內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
→ 多重保護安全可靠：具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠，還具備接地檢測功能，確保不接地設備不允許升壓。
→ 海量存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出；
→ 科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。
▍ 測試功能 ↴
|
正接法 |
有 |
|
反接法 |
有 |
|
CVT自激法 |
有 |
|
同時測量C1和C2 |
有 |
|
CVT變比測試 |
有 |
|
外高壓測試 |
有 |
|
外標準測試 |
有 |
▍ 技術參數 ↴
|
使用條件 |
-15℃~40℃ |
RH＜80% |
|||
|
抗干擾原理 |
變頻法 |
||||
|
電源 |
AC220V±10% |
允許發電機 |
|||
|
高壓輸出 |
0.5KV~10KV |
每隔0.1kV |
|||
|
精度 |
2% |
||||
|
zui大電流 |
200mA |
||||
|
容量 |
1500VA |
||||
|
自激電源 |
AC0V~50V/15A |
45HZ/55HZ；55HZ/65HZ |
|||
|
分辨率 |
tgδ:0.001% |
Cx:0.01pF |
|||
|
精度 |
△tgδ:±(讀數*1.0%+0.040%) |
||||
|
△Cx:±(讀數*1.0%+1.00PF) |
|||||
|
測量范圍 |
tgδ |
無限制 |
|||
|
Cx |
15pF＜Cx＜300nF |
10kV |
Cx＜60nF |
||
|
5kV |
Cx＜150nF |
||||
|
1kV |
Cx＜300nF |
||||
|
CVT測試 |
Cx＜300nF |
||||
|
CVT變比范圍 |
10~10000 |
||||
|
CVT變比精度 |
0.1% |
||||
|
CVT變比分辨率 |
0.01 |
||||
|
外型尺寸 |
430mm×330mm×330mm |
||||
|
存儲器大小 |
200組支持U盤數據存儲 |
||||
|
重量 |
28kg |
||||
▍ 工作原理 ↴
▍ 使用注意事項 ↴
1. 異頻全自動介質損耗測試儀只能在停電設備上使用，其它設備可不斷電；
2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；
3. 儀器應可靠接地;
4. 使用全自動抗干擾介質損耗測試儀檢測設備前，應先對設備進行絕緣檢測；
5. 確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；
6. 介質損耗測試儀所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；
7. 輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；zui大輸入電壓為AC264V，超過此值會造成長久性損壞，對此廠家不予保修；
8. 打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；
9. 儀器應注意防潮，防劇烈震動；
10. 發電機供電時應將輸出零線接地，否則會提示接地有誤。

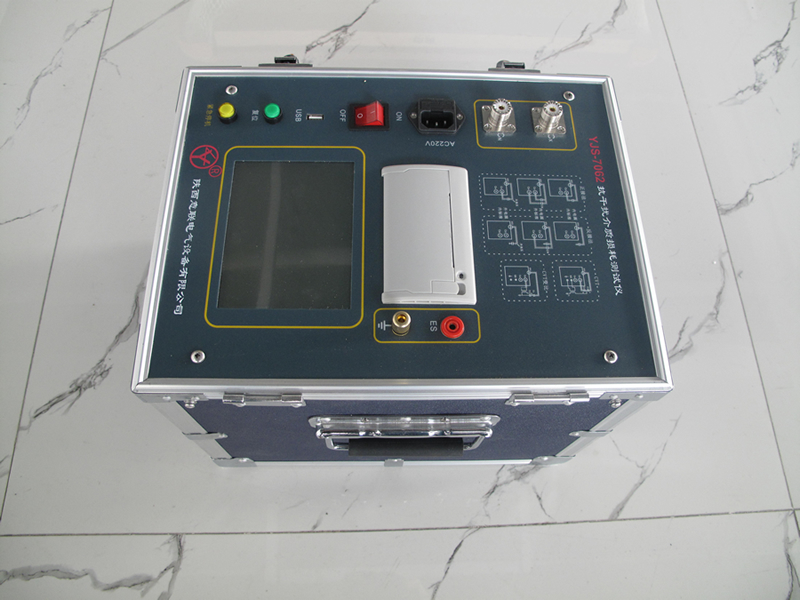

▍ 產品實拍 ↴
